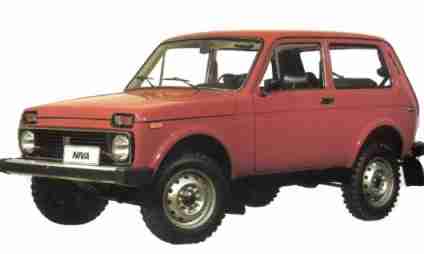

LADA NIVA 1600 (VAZ-2121)
TEKNISET TIEDOT
| Malli |
Niva 1600 |
| Tyyppi |
VAZ-2121 |
| myyty vuosina |
1978-1992 |
| MITAT JA SUORITUSARVOT |
| pituus |
3720 mm |
| leveys (ilman peilejä) |
1680 mm |
| korkeus (ilman kuormaa) |
1640 mm |
| akseliväli |
2200 mm |
| raideleveys etu/taka |
1430/1400 mm |
| korinylitys etu/taka |
705/835 mm |
| rekisteröity |
4 henkilölle |
| omapaino |
1150 kg |
| kantavuus |
400 kg |
| tavaratila |
265/980 litraa |
| kääntösäde |
5,8 metriä |
| jarrutusmatka, kuivalla ja tasaisella
asvalttitiellä nopeudesta 80 km/h |
40 metriä |
| huippunopeus |
132 km/h |
| kiihtyvyys 0-100 km/h |
23 s |
| MOOTTORI |
| Tyyppi |
VAZ-2121 |
| malli, sijainti |
nelisylinterinen, nelitahtinen, rivimoottori
edessä pitkittäin |
| sylinterin tilavuus |
1,570 litraa |
| sylinterin halkaisija x iskunpituus |
79x80 mm |
| sylinterinkansi |
21011-1003011-10 |
| puristus suhde |
8,5 |
| venttiilejä per sylinteri |
2 |
| Suurin teho |
56 kW 76 hv 5400 r/min |
| suurin vääntö |
122 Nm 3400 r/min |
| tyhjäkäynnin kierrosluku |
850-900 r/min |
| sylinterien työjärjestys |
1-3-4-2 |
| polttoainejärjestelmä |
DAAZ kaksikurkkuinen alaimukaasutin
2106-1107010 |
| polttoaine |
vähintään 92 oktaaninen bensiini |
| pakoputkisto |
varustettu kahdella äänenvaimentimella |
| VOIMANSIIRTO |
| kytkin |
kuiva, yksilevyinen |
| kytkimen käyttö |
hydraulinen |
| vaihteisto |
nelivaihteinen, kaikki eteenpäinajovaihteen
synkronisoitu |
vaihteiston välitykset
vaihteisto
ensimmäinen vaihde
toinen vaihde
kolmas vaihde
neljäs vaihde
peruutus vaihde |
VAZ-2106
3,24
1,98
1,29
1,00
3,34
|
maastovaihteiston välitykset
vaihteisto
nopea vaihde
hidas vaihde
| 1,2
2,135
|
| vetopyörästö |
4,3 |
| vetotapa |
nelipyöräveto |
| ALUSTA |
| etujousitus |
erillisjousitus, kolmiomalliset ylä
ja ala tukivarret, kierrejouset, nesteiskunvaimentimet ja kallistuksen
vakaaja |
| takajousitus |
jäykkätaka-akseli, jossa neljä eteenpäin
suunnattua tukivartta ja yksi poikittainen tukivarsi, kierrejouset
ja nesteiskunvaimentimet |
| vanne |
teräslevypyörä |
| vanne koko |
5J-16 |
| rengas |
sisärenkaallinen vyörengas tai alkuperäinen
maastokuvioitu ristikudosrengas |
| rengas koko |
175/80R16 tai 6,95-16 |
| OHJAUS |
| ohjausjärjestelmän kuvaus |
globoidi kierrukka ja rulla, nivelletty
ohjausakseli |
| JARRUT |
| käyttöjarru, edessä |
levyt, automaattisäätöiset |
| käyttöjarru, takana |
rummut, automaattisäätöiset |
| käyttöjarrujärjestelmä |
hydraulinen, kaksipiirinen, alipainetehostin,
takajarrujen paineentasausventtiili |
| seisontajarru |
käsikäyttöinen, vaijerivälitteinen,
takajarruihin vaikuttava |
| SÄHKÖJÄRJESTELMÄ |
| tyyppi |
12V, miinusmaadoitteinen |
| akku |
6ST-55A, 55 Ah |
| laturi |
G-221 tyyppinen 42A |
| käynnistin moottori |
ST221 tyyppinen, teho 1,3 kW |
| virranjakaja |
R-125B kärjellinen, keskipako- ja
oktaaniluvunsäätimellä |
| KORI JA VARUSTEET |
| tyyppi |
VAZ-2121 |
| malli |
kokometallinen, itsekantava, kolmiovinen
farmarimallinen |
| kojelauta |
2121 |

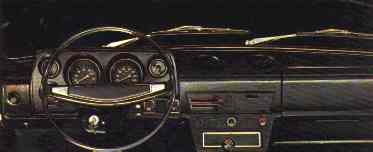

KOJELAUTA 2121
katkaisimet ja varusteet: virtalukko, valokytkin, takalasinlämmittimenkytkin/merkkivalo, lämmityslaitteen puhaltimen kytkin, mittarivalonsäädin, tupakansytytin, nelivalovilkun kytkin/merkkivalo, hansikaslokero, kaiuttimenpaikat (1 kpl), lämmityslaitteen säätimet (2 kpl), lämmityslaitteen säädettävät suulakkeet (2 kpl), ohjausakselin kytkimet (3 kpl), radion paikka, tuhkakuppi.
mittaristo ja merkkivalot: nopeus-, kierrosluku-, matka-, osamatka-, öljynpaine-, jäähdytysnesteen lämpö- ja polttoainemittari. merkkivalot: seisonta/lähivalot, kaukovalot, suuntavalo, rikastin, tasauspyörästön lukitus. varoitusvalot: öljypaine, lataus, seisontajarru, jarrunestemäärä, jarrujärjestelmän vika, polttoaineen loppuminen.
OHJAUSAKSELIN KYTKIMET
Vasen etummainen: suuntavalokytkin, ylöspäin vilkku oikealle ja alaspäin vilkku vasemmalle
Vasen takimmainen: ajovalokytkin (toimii kojelaudan valokytkimen ollessa kytkettynä), ensimmäinen asento lähivalot kytketty, toinen asento (alaspäin) kaukovalot kytketty, vetämällä kaukovalovilkku
oikean puoleinen: etulasin pyyhinpesurin kytkin, ensimmäinen asento pyyhkimet ei kytketty, toinen asento (alaspäin) jaksotettu pyyhintä, kolmas asento (alin) jatkuva pyyhintä, vetämällä sähköinen lasinpesin
MUUTOKSET JA VARUSTEVAIHTOEHDOT

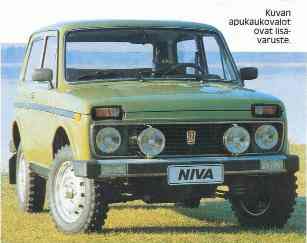

| Vuosina 1979-1980 oli perusmallin rinnalla
myytävänä Suomessa ehostettu de luxe malli. Lada Niva 1600 De luxe
mallissa oli pohjapanssari, lisävalot, kylkiraidat, takalasinlämmitin,
kangaspäällysteiset istuimet. |
 |
| Vuonna 1980 uudistui kaasutin ja virranjakaja, kun koko Lada mallisto sai, uuden VAZ-2105:n myötä, “Ozon” kaasuttimet. Lada Nivassa oli malli 2107-1107010-20. Kaasuttimen yhteydessä auto sai uuden virranjakajan 30.3706, jossa on oktaaniluvun säädin korvattu alipainesäätimellä.
|
| Vuonna 1984 uudistui vaihteisto ja se sai samat välitykset kuin Lada 2105 mallissa samalla vetopyörästön välitys muuttui 4,3:sta 4,1:een.
|
| Vuonna 1985 lisättiin vaihteistoon viides vaihde
|
| Vuonna 1986 päästönormien kiristymisen johdosta Nivaan aloitettiin asentamaan saasteenalennusjärjestelmällä varustettua kaasutinta 2107-1107010.
|
|
