LADA 1200 Combi (VAZ-2102) ja sen muunnokset


TEKNISET TIEDOT
Malli 1200 Combi 1500 Combi
Tyyppi VAZ-2102 VAZ-21023
myyty vuosina 1972-1985 1979-1985
MITAT JA SUORITUSARVOT
pituus
4059 mm
leveys (ilman peilejä)
1611 mm
korkeus (ilman kuormaa)
1450 mm
akseliväli
2424 mm
raideleveys etu/taka
1349/1305 mm
korinylitys etu/taka
603/1032 mm
pienin maavara
170 mm
rekisteröity
5 henkilölle
omapaino 1000 kg 1030 kg
kantavuus 450 kg 420 kg
tavaratila
630/1200 litraa
kääntösäde
5,9 metriä
jarrutusmatka, kuivalla ja tasaisella asvalttitiellä nopeudesta 80 km/h
38 metriä
huippunopeus 135 km/h 147 km/h
kiihtyvyys 0-100 km/h - s 17 s
MOOTTORI
Tyyppi VAZ-2101 VAZ-2103
malli, sijainti nelisylinterinen, nelitahtinen, rivimoottori edessä pitkittäin
sylinterin tilavuus 1,198 litraa 1,452 litraa
sylinterin halkaisija x iskunpituus 76x66 mm 76x80 mm
sylinterinkansi 2101-1003011 21011-1003011-10
puristus suhde 8,8 8,5
venttiilejä per sylinteri
2
Suurin teho 44 kW 60 hv 5600 r/min 55 kW 75 hv 5600 r/min
suurin vääntö 87,3 Nm 3400 r/min 106 Nm 3400 r/min
tyhjäkäynnin kierrosluku
750-800 r/min
sylinterien työjärjestys
1-3-4-2
polttoainejärjestelmä DAAZ kaksikurkkuinen alaimukaasutin 2101-1107010 DAAZ kaksikurkkuinen alaimukaasutin 2106-1107010
polttoaine vähintään 96 oktaaninen bensiini vähintään 92 oktaaninen bensiini
pakoputkisto varustettu yhdellä äänenvaimentimella varustettu kahdella äänenvaimentimella
VOIMANSIIRTO
kytkin kuiva, yksilevyinen
kytkimen käyttö hydraulinen
vaihteisto nelivaihteinen, kaikki eteenpäinajovaihteen synkronisoitu
vaihteiston välitykset
vaihteisto

ensimmäinen vaihde
toinen vaihde
kolmas vaihde
neljäs vaihde
peruutus vaihde

VAZ-2101


3,75
2,30
1,49
1,00
3,87

vetopyörästö 4,44 4,1
vetotapa
takapyöräveto
ALUSTA
etujousitus
erillisjousitus, kolmiomalliset ylä ja ala tukivarret, kierrejouset, nesteiskunvaimentimet ja kallistuksen vakaaja
takajousitus
jäykkätaka-akseli, jossa neljä eteenpäin suunnattua tukivartta ja yksi poikittainen tukivarsi, kierrejouset ja nesteiskunvaimentimet
vanne
teräslevypyörä
vanne koko
5J-13
rengas
sisärenkaallinen vyörengas
rengas koko
165R13
OHJAUS
ohjausjärjestelmän kuvaus
globoidi kierrukka ja rulla, yksiosainen ohjausakseli
JARRUT
käyttöjarru, edessä
levyt, automaattisäätöiset
käyttöjarru, takana
rummut, käsisäätöiset
käyttöjarrujärjestelmä hydraulinen, kaksipiirinen, tehostamaton, takajarrujen paineentasausventtiili hydraulinen, kaksipiirinen, alipainetehostin, takajarrujen paineentasausventtiili
seisontajarru
käsikäyttöinen, vaijerivälitteinen, takajarruihin vaikuttava
SÄHKÖJÄRJESTELMÄ
tyyppi
12V, miinusmaadoitteinen
akku
6ST-55A, 55 Ah
laturi
G-221 tyyppinen 42A erillisellä mekaanisella jännitteensäätimellä
käynnistin moottori
ST221 tyyppinen, teho 1,3 kW
virranjakaja R-125 kärjellinen, oktaanluvun ja keskipakosäätimellä R-125B kärjellinen, oktaanluvun ja keskipakosäätimellä
KORI JA VARUSTEET
tyyppi
VAZ-2102
malli
kokometallinen, itsekantava, viisiovinen farmarimallinen

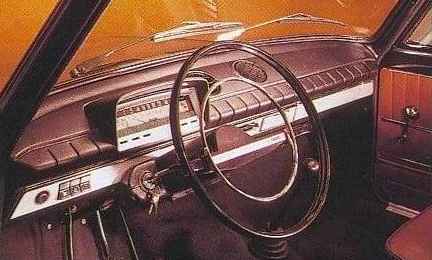

kojelauta 2101 21011



KOJELAUTA 2101

katkaisimet ja varusteet: virtalukko, ajovalokytkin, mittarivalojen kytkin, lasinpyyhkimen kytkin, lämmityslaitteen puhaltimen kytkin, tupakansytytin, nelivalovilkun kytkin/merkkivalo, hansikaslokero, lämmityslaitteen säätimet (2 kpl), lämmityslaitteen säädettävät suulakkeet (2 kpl), ohjausakselin kytkimet (2 kpl), radion paikka (pieni), tuhkakuppi.

mittaristo ja merkkivalot: nopeus-, matka-, jäähdytysnesteen lämpö- ja polttoainemittari. merkkivalot: seisonta/lähivalot, kaukovalot, suuntavalo. varoitusvalot: öljypaine, lataus, seisontajarru, polttoaineen loppuminen.

OHJAUSAKSELIN KYTKIMET

Vasen etummainen: suuntavalokytkin, ylöspäin vilkku oikealle ja alaspäin vilkku vasemmalle

Vasen takimmainen: ajovalokytkin (toimii kojelaudan valokytkimen ollessa kytkettynä), ensimmäinen asento lähivalot kytketty, toinen asento (alaspäin) kaukovalot kytketty, vetämällä kaukovalovilkku (joissain autoissa sähköinen lasinpesin)

MUUTOKSET JA VARUSTEVAIHTOEHDOT

Vuonna 1973 lasinpesulaite sai sähköohjauksen ja isomman pesunestesäiliön, pienen pussin tilalle. Sähköinen pesin ja pyyhin käynnistyi jalalla painettavalla kytkimellä ja sen lisäksi myös kaukovalovilkku oli korvattu lasinpesurin toiminnolla.

Vuonna 1974 Lada 1200 Combi sai 1300 mallin etupään sähköistyksen, jolloin etuparkkivalot siirtyivät ajovaloumpioihin ja etuvilkkujen kirkasväri muuttui oranssiksi.

Samaisena vuonna Ladan Combi sai myös 1300 mallin myötä uuden sylinterikannen 21011-1003011-10, joka on yhteensopiva kaikkien 1,2-1,6 moottorien kanssa. Puristussuhde uudella kannella varustetuissa autoissa on 8,5. Kaasutin vaihtui malliin 2101-1107010-02 ja näiden parannusten jälkeen teho ei kärsinyt, mutta oktaani vaatimus laski 96:sta 92 oktaaniin.

kesällä 1975 oli tuotannossa muutettu kaasupoljin vapaasti roikkuvaksi, aiemman lattiaan saranoidun sijaan.

Vuodesta 1978 myytiin 1200 Combia variaationa 2102-02, jossa kojelauta mallista 1300 - 21011, lisäksi jarrutehostin, lasinpyyhkimen kytkin ohjausakselille, takalasinlämmitys, kangasverhoillut istuimet, etupenkkien niskatuet sekä peruutusvalo. Samavarustelu oli seuraavana vuonna esitellyssä 1500 combissa. Samana vuonna 1200 mallin kaasuttimen malliksi tuli 2101-1107010-03.

KOJELAUTA 21011 katkaisimet ja varusteet: virtalukko, ajovalokytkin, takalasinlämmittimen kytkin/merkkivalo, takalasinpyyhinpesurin kytkin, lämmityslaitteen puhaltimen kytkin, tupakansytytin, nelivalovilkun kytkin/merkkivalo, hansikaslokero, lämmityslaitteen säätimet (2 kpl), lämmityslaitteen säädettävät suulakkeet (2 kpl), ohjausakselin kytkimet (3 kpl), radion paikka (pieni), tuhkakuppi. mittaristo ja merkkivalot: nopeus-, matka-, jäähdytysnesteen lämpö- ja polttoainemittari. merkkivalot: seisonta/lähivalot, kaukovalot, suuntavalo. varoitusvalot: öljypaine, lataus, seisontajarru/jarrunestemäärä, polttoaineen loppuminen.
OHJAUSAKSELIN KYTKIMET
Vasen etummainen: suuntavalokytkin, ylöspäin vilkku oikealle ja alaspäin vilkku vasemmalle
Vasen takimmainen: ajovalokytkin (toimii kojelaudan valokytkimen ollessa kytkettynä), ensimmäinen asento lähivalot kytketty, toinen asento (alaspäin) kaukovalot kytketty, vetämällä kaukovalovilkku
oikean puoleinen: etulasin pyyhinpesurin kytkin, ensimmäinen asento pyyhkimet ei kytketty, toinen asento (alaspäin) jaksotettu pyyhintä, kolmas asento (alin) jatkuva pyyhintä, vetämällä sähköinen lasinpesin

Vuonna 1980 Lada 1500 Combi DL (VAZ-21023-01) myyntiin, De luxe versiossa on penkit ja kojelauta mallista 2103.

KOJELAUTA 2103 katkaisimet ja varusteet: virtalukko, valokytkin, takalasinlämmittimenkytkin/merkkivalo, takalasinpyyhinpesurin kytkin, lämmityslaitteen puhaltimen kytkin, tupakansytytin, nelivalovilkun kytkin/merkkivalo, hansikaslokero, tavarahylly, kaiuttimenpaikat (1 kpl), lämmityslaitteen säätimet (2 kpl), lämmityslaitteen säädettävät suulakkeet (2 kpl), ohjausakselin kytkimet (3 kpl), radion paikka, kello, tuhkakuppi. mittaristo ja merkkivalot: nopeus-, kierrosluku-, matka-, osamatka-, öljynpaine-, jäähdytysnesteen lämpö- ja polttoainemittari. merkkivalot: seisonta/lähivalot, kaukovalot, suuntavalo, rikastin. varoitusvalot: öljypaine, lataus, seisontajarru, jarrunestemäärä, polttoaineen loppuminen.
OHJAUSAKSELIN KYTKIMET
Vasen etummainen: suuntavalokytkin, ylöspäin vilkku oikealle ja alaspäin vilkku vasemmalle
Vasen takimmainen: ajovalokytkin (toimii kojelaudan valokytkimen ollessa kytkettynä), ensimmäinen asento lähivalot kytketty, toinen asento (alaspäin) kaukovalot kytketty, vetämällä kaukovalovilkku
oikean puoleinen: etulasin pyyhinpesurin kytkin, ensimmäinen asento pyyhkimet ei kytketty, toinen asento (alaspäin) jaksotettu pyyhintä, kolmas asento (alin) jatkuva pyyhintä, vetämällä sähköinen lasinpesin

Vuonna 1981 sai Combi mallit uuden Ozon kaasuttimen sekä virranjakajan alipainesäätimellä.

1200 Combissa kaasutin 2105-1107010-20 sekä virranjakajan 30.3706-01
1500 Combissa kaasutin 2107-1107010-20 sekä virranjakaja 30.3706


KUVIA SUOMALAISISTA LADA MALLEISTA

1200 Combi kuvia



TÄYTTÖTILAVUUDET
polttoainesäiliö 45 litraa 98E (95E*)
moottori jäähdytysjärjestelmä mukaanlukien lämmityslaite 9,6 litraa jäähdytysneste
moottorin voitelujärjestelmä 3,75 litraa moottoriöljy
vaihteisto 1,35 litraa vaihteistoöljy
vetopyörästö 1,50 litraa vaihteistoöljy
ohjausvaihde 0,125 litraa vaihteistoöljy
kytkimenjärjestelmä 0,2 litraa jarruneste
jarrujärjestelmä 0,66 litraa jarruneste
iskunvaimennin etujousituksessa 0,12 litraa iskunvaimennin öljy
iskunvaimennin takajousituksessa 0,195 litraa iskunvaimennin öljy
lasinpesunestesäiliö 0,75 (5**) litraa vesi/lasinpesuneste
takalasinpesunestesäiliö 0,9 (2,0**) litraa vesi/lasinpesuneste

* vuodesta 1974 8,5 puristeisella moottorilla
** myöhemmissä malleissa (ensimmäisissä vuosina takalasin pesintä ei ollut ollenkaan)

SÄÄTÖARVOT
ventiilin välykset kylmässä moottorissa
imuventtiili
pakoventtiili
0,15 mm
0,15 mm
laturinhihnan taipuma 10 kp voimalla painettaessa 10 - 15 mm
jäähdytysnesteen pinnan korkeus paisuntasäiliössä 30-40 mm min. merkin yläpuolella
kaasuttimen kohon etäisyys kannesta tiivisteineen 7,5 +/-0,25 mm*
sytytyksen ennakko 5 - 7 astetta ennen ykk
sytytystulppien kärkiväli 0,5 - 0,6 mm
katkojan kärkien kärkiväli 0,37 - 0,43 mm
kytkin polkimen vapaaliike 20 - 30 mm
ohjauspyörän vapaaliike 18-20 mm/5 ast
etupyörien auraus kuormattuna
3 +/-1 mm
etupyörien camber-kulma kuormattuna
0 ast 30' +/-15'
etupyörien Caster-kulma kuormattuna
4 ast +/-20'
jarrujen kitkapinnan minimi paksuus
edessä
takana
1,5 mm
2,0 mm
pienin öljynpaine 3,5-4,5 kp/cm2
renkaiden ilmanpaineet 1,7-2,0..2 kg/cm2

* vuodesta 1978 kaasutin 2101-1107010-03 sekä 1,5 mallissa 2106-1107010, 6,5 +/-0,25 mm
