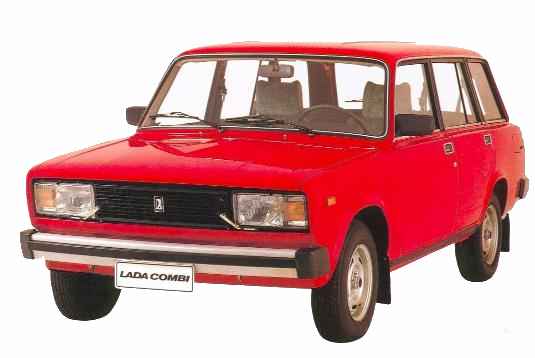

LADA 1300 Combi (VAZ-2104) ja sen muunnokset
TEKNISET TIEDOT
| Malli |
1300 Combi |
1500 Combi |
1700i Combi |
| Tyyppi |
VAZ-2104 |
VAZ-21043 |
VAZ-21044-40 |
| myyty vuosina |
1985-1990 |
1985-1996 |
1994-1997 |
| MITAT JA SUORITUSARVOT |
| pituus |
4115 mm |
| leveys (ilman peilejä) |
1620 mm |
| korkeus (ilman kuormaa) |
1458 mm |
| akseliväli |
2424 mm |
| raideleveys etu/taka |
1365/1321 mm |
| korinylitys etu/taka |
651/1040 mm |
| pienin maavara |
163 mm |
| rekisteröity |
5 henkilölle |
| omapaino |
1050 kg |
1060 kg |
1050 kg |
| kantavuus |
460 kg |
450 kg |
460 kg |
| tavaratila |
630/1200 litraa |
| kääntösäde |
5,9 metriä |
| jarrutusmatka, kuivalla ja tasaisella
asvalttitiellä nopeudesta 80 km/h |
38 metriä |
| huippunopeus |
137 km/h |
145 km/h |
150 km/h |
| kiihtyvyys 0-100 km/h |
18 s |
17 s |
13,5 s |
| MOOTTORI |
| Tyyppi |
VAZ-2105 |
VAZ-2103 |
VAZ-21073 |
| malli, sijainti |
nelisylinterinen, nelitahtinen,
rivimoottori edessä pitkittäin |
| sylinterin tilavuus |
1,294 litraa |
1,452 litraa |
1,690 litraa |
| sylinterin halkaisija x iskunpituus |
79x66 mm |
76x80 mm |
82x80 mm |
| sylinterinkansi |
2105-1003011 |
21011-1003011-10 |
21213-1003011 |
| puristus suhde |
8,5 |
9,3 |
| venttiilejä per sylinteri |
2 |
| Suurin teho |
48 kW 65 hv 5600 r/min |
55 kW 75 hv 5600 r/min |
62 kW 84 hv 5400 r/min |
| suurin vääntö |
94 Nm 3400 r/min |
106 Nm 3400 r/min |
137 Nm 3200 r/min |
| tyhjäkäynnin kierrosluku |
850-900 r/min |
780 +/-50 r/min |
| sylinterien työjärjestys |
1-3-4-2 |
| polttoainejärjestelmä |
DAAZ kaksikurkkuinen alaimukaasutin
2105-1107010 |
DAAZ kaksikurkkuinen alaimukaasutin
2107-1107010 |
GM elektroninen yksipisteruiskutus |
| polttoaine |
vähintään 92 oktaaninen
bensiini |
lyijytön 95 oktaaninen bensiini |
| pakoputkisto |
varustettu kahdella äänenvaimentimella |
varustettu kolmella äänenvaimentimella |
varustettu kahdella äänenvaimentimella
ja katalysaattorilla |
| VOIMANSIIRTO |
| kytkin |
kuiva, yksilevyinen |
| kytkimen käyttö |
hydraulinen |
| vaihteisto |
nelivaihteinen, kaikki eteenpäinajovaihteen
synkronisoitu |
neli- tai viisivaihteinen, kaikki
eteenpäinajovaihteen synkronisoitu |
viisivaihteinen, kaikki eteenpäinajovaihteen
synkronisoitu |
vaihteiston välitykset
vaihteisto
ensimmäinen vaihde
toinen vaihde
kolmas vaihde
neljäs vaihde
viides vaihde
peruutus vaihde |
VAZ-2105
3,67
2,10
1,36
1,00
-
3,53
|
VAZ-2105 (21074)
3,67
2,10
1,36
1,00
(0,819)
3,53
|
VAZ-21074
3,67
2,10
1,36
1,00
0,819
3,53
|
| vetopyörästö |
4,1 |
3,9 |
| vetotapa |
takapyöräveto |
| ALUSTA |
| etujousitus |
erillisjousitus, kolmiomalliset
ylä ja ala tukivarret, kierrejouset, nesteiskunvaimentimet ja kallistuksen
vakaaja |
| takajousitus |
jäykkätaka-akseli, jossa
neljä eteenpäin suunnattua tukivartta ja yksi poikittainen tukivarsi,
kierrejouset ja nesteiskunvaimentimet |
| vanne |
teräslevypyörä |
| vanne koko |
5J-13 |
| rengas |
sisärenkaallinen vyörengas |
| rengas koko |
165/80R13 |
| OHJAUS |
| ohjausjärjestelmän kuvaus |
globoidi kierrukka ja rulla,
nivelletty ohjausakseli |
| JARRUT |
| käyttöjarru, edessä |
levyt, automaattisäätöiset |
| käyttöjarru, takana |
rummut, automaattisäätöiset |
| käyttöjarrujärjestelmä |
hydraulinen, kaksipiirinen,
alipainetehostin, takajarrujen paineentasausventtiili |
| seisontajarru |
käsikäyttöinen, vaijerivälitteinen,
takajarruihin vaikuttava |
| SÄHKÖJÄRJESTELMÄ |
| tyyppi |
12V, miinusmaadoitteinen |
| akku |
6ST-55A, 55 Ah |
| laturi |
G-222 tyyppinen 45A |
37.3701 tyyppinen 55A |
| käynnistin moottori |
ST221 tyyppinen, teho 1,3
kW |
29.3708 tyyppinen, teho 1,3 kW |
| virranjakaja |
30.3706-01 kärjellinen, alipaine-
ja keskipakosäätimellä |
30.3706 kärjellinen, alipaine- ja
keskipakosäätimellä |
jakajaton, GM elektroninen suorasytytys
|
| KORI JA VARUSTEET |
| tyyppi |
VAZ-2104 |
| malli |
kokometallinen, itsekantava,
viisiovinen farmari mallinen |
| kojelauta |
2105 |
2107 |

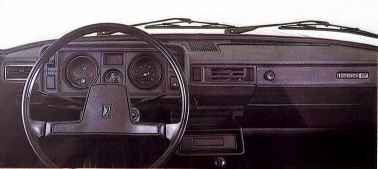

KOJELAUTA 2105
katkaisimet ja varusteet: virtalukko, valokytkin, takasumuvalokytkin*, takalasinlämmittimenkytkin/merkkivalo, ajovalojen pesin/pyyhin, takalasinpyyhinpesurin kytkin (Combi), lämmityslaitteen puhaltimen kytkin, mittarivalonsäädin, ajovalojen korkeussäädin*, tupakansytytin, nelivalovilkun kytkin/merkkivalo, hansikaslokero, tavarahylly, kaiuttimenpaikat (1 kpl), lämmityslaitteen säätimet (3 kpl), lämmityslaitteen säädettävät suulakkeet (2 kpl), ohjausakselin kytkimet (3 kpl), radion paikka, tuhkakuppi.
mittaristo ja merkkivalot: nopeus-, matka-, lataus-, jäähdytysnesteen lämpö- ja polttoainemittari. merkkivalot: seisonta/lähivalot, kaukovalot, suuntavalo, takasumuvalot*, varoitusvalot: öljypaine, lataus*, seisontajarru, jarrunestemäärä, polttoaineen loppuminen.
OHJAUSAKSELIN KYTKIMET
Vasen etummainen: suuntavalokytkin, ylöspäin vilkku oikealle ja alaspäin vilkku vasemmalle
Vasen takimmainen: ajovalokytkin (toimii kojelaudan valokytkimen ollessa kytkettynä), ensimmäinen asento lähivalot kytketty, toinen asento (alaspäin) kaukovalot kytketty, vetämällä kaukovalovilkku
oikean puoleinen: etulasin pyyhinpesurin kytkin, ensimmäinen asento pyyhkimet ei kytketty, toinen asento (alaspäin) jaksotettu pyyhintä, kolmas asento (alin) jatkuva pyyhintä, vetämällä sähköinen lasinpesin
vaihtoehtoinen ajovalokytkin osassa autoista, joissa kojelaudan ajovalokytkimessä vain kaksi asentoa
Vasen takimmainen: ajovalokytkin (toimii kojelaudan valokytkimen ollessa kytkettynä), ensimmäinen asento seisontavalot kytketty, toinen asento (alaspäin) lähivalot kytketty, kolmas asento (alin) kaukovalot kytketty, vetämällä kaukovalovilkku
* varusteista riippuen
MUUTOKSET JA VARUSTEVAIHTOEHDOT
| Vuonna 1987 myyntiin versio Lada 1500 Combi DL (VAZ-21043-010) jossa kojelauta ja etupenkit mallista 2107, vain viisivaihteinen vaihteisto ja vetopyörästön välitys 3,9 sen yhteydessä. DL malli korvasi perusversion
|
| |
 KOJELAUTA
2107 katkaisimet ja varusteet: virtalukko, valokytkin,
takasumuvalokytkin, takalasinlämmittimenkytkin/merkkivalo, ajovalojen
pesin/pyyhin, takalasinpyyhinpesurin kytkin (Combi), lämmityslaitteen
puhaltimen kytkin, mittarivalonsäädin, ajovalojen korkeussäädin,
tupakansytytin, nelivalovilkun kytkin/merkkivalo, hansikaslokero,
tavarahylly, kaiuttimenpaikat (2 kpl), lämmityslaitteen säätimet
(3 kpl), lämmityslaitteen säädettävät suulakkeet (4 kpl), ohjausakselin
kytkimet (3 kpl), radion paikka, kello, tuhkakuppi. mittaristo
ja merkkivalot: nopeus-, kierrosluku-, matka-, osamatka-, öljynpaine-,
lataus-, jäähdytysnesteen lämpö- ja polttoainemittari. merkkivalot:
seisonta/lähivalot, kaukovalot, suuntavalo, takasumuvalot, varoitusvalot:
öljypaine, lataus, seisontajarru/jarrupalojen kuluneisuus*, jarrunestemäärä,
polttoaineen loppuminen. |
| Vuodesta 1988 oli Lada 1300 Combiin saatavilla lisähintaa viisivaihteinen vaihteisto sekä osassa autoista oli Samarasta tuttu Solex tyyppinen kaasutin vaihtoehto 21051-1107010.
|
| Vuonna 1991 saa 1500 Combia vähäpäästöisenä versiona, varustettu kärjettömällä 38.3706 virranjakajalla, 21053-1107010 kaasuttimella sekä katalysaattorilla
|
| Vuodesta 1992 voimaan tulleiden kiristyneiden pakokaasupäästö normien myötä Ladojen kaasuttimet muutettiin sähköohjatuksi 21053-1107010-62 Axtec versioiksi ja katalysaattorin sen yhteydessä pakolliseksi varusteeksi. Lisäksi vähäpäästöisessä Ladassa oli kärjetön virranjakaja 38.3706.
|
| |
Moottori:
teho DIN 49 kW 67 hv 5600 r/min
tyhjäkäynninpyörintänopeus 820...900
polttoaine: lyijytön 95E
Polttoainejärjestelmä: Daaz Solex + Axtec sähköisesti ohjattukaksikurkkuinen
alaimukaasutin
Sähköjärjestelmä:
Laturi 37.3701 - 55A
käynnistinmoottorin 29.3708 teho 1,3 kW
virranjakaja 38.3706 kärjetön, Keskipako- ja alipainesäätimellä
mittaristo ja merkkivalot:
Check Engine (tarkista moottori) merkkivalo
|
TÄYTTÖTILAVUUDET
| polttoainesäiliö |
45 litraa |
95E |
| moottori jäähdytysjärjestelmä
mukaanlukien lämmityslaite |
9,85 litraa |
jäähdytysneste |
| moottorin voitelujärjestelmä |
3,75 litraa |
moottoriöljy |
| vaihteisto |
1,35 litraa |
vaihteistoöljy |
| vetopyörästö |
1,3 litraa |
vaihteistoöljy |
| ohjausvaihde |
0,215 litraa |
vaihteistoöljy |
| kytkimenjärjestelmä |
0,2 litraa |
jarruneste |
| jarrujärjestelmä |
0,66 litraa |
jarruneste |
| iskunvaimennin etujousituksessa |
0,12 litraa |
iskunvaimennin öljy |
| iskunvaimennin takajousituksessa |
0,195 litraa |
iskunvaimennin öljy |
| lasinpesunestesäiliö |
5 litraa |
vesi/lasinpesuneste |
| takalasinpesunestesäiliö |
2 litraa |
vesi/lasinpesuneste |
|
SÄÄTÖARVOT
ventiilin välykset kylmässä
moottorissa
imuventtiili
pakoventtiili (ei 1700i)
pakoventtiili (1700i) |
0,15 mm
0,15 mm
0,20 mm |
| laturinhihnan taipuma 10 kp voimalla
painettaessa |
10 - 15 mm |
| jäähdytysnesteen pinnan korkeus
paisuntasäiliössä |
30-40 mm min. merkin yläpuolella |
| kaasuttimen kohon etäisyys kannesta
tiivisteineen (ei 1700i) |
6,5 +/-0,25 mm |
| sytytyksen ennakko (ei 1700i) |
5 - 7 astetta ennen ykk |
| sytytystulppien kärkiväli |
0,5 - 0,6 mm
0,7 - 0,8 mm**
1,0 - 1,1 mm*** |
| katkojan kärkien kärkiväli* |
0,4 +/- 0,05 mm |
| kytkin polkimen vapaaliike |
25 - 35 mm |
| ohjauspyörän vapaaliike |
18-20 mm/5 ast |
etupyörien auraus kuormitettuna
|
1 +/-1 mm |
etupyörien camber-kulma kuormitettuna
|
0 ast 30' +/-20' |
etupyörien Caster-kulma kuormitettuna
|
4 ast +/-30' |
jarrujen kitkapinnan minimi
paksuus
edessä
takana |
1,5 mm
2,0 mm |
| pienin öljynpaine 5600 r/min |
3,5-4,5 kp/cm2 |
| renkaiden ilmanpaineet edessä-takana |
1,7-2,0..2,5 kp/cm2 |
|
* ei katalysaattori malleissa ** Axtec kaasuttimella *** 1700i mallissa
|
