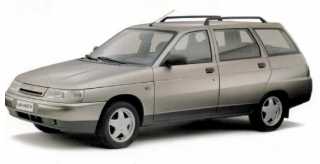

LADA 110 STW 1,5 Li (VAZ-2111) ja sen muunnokset
|
TEKNISET TIEDOT
|
|
Malli
|
110 STW 1,5 Li
|
110 STW Festival 16v
|
110 STW 1,6i
|
110 STW 1,6i 16v
|
|
Tyyppi
|
VAZ-2111-P00-110
|
VAZ-21113-R00-110
|
VAZ-21112-T01-130
|
VAZ-21114-T01-130
|
|
myyty
vuosina
|
1999-2004
|
2000-2004
|
2005-2007
|
2005-2007
|
|
MITAT JA SUORITUSARVOT
|
|
pituus
|
4285 mm
|
|
leveys
(ilman peilejä)
|
1680 mm
|
|
korkeus
(ilman kuormaa)
|
1460 mm
|
|
akseliväli
|
2492 mm
|
|
raideleveys
etu/taka
|
1400/1370 mm
|
|
korinylitys
etu/taka
|
829/964 mm
|
|
pienin
maavara
|
|
|
rekisteröity
|
5 henkilölle
|
|
omapaino
|
1120 kg
|
1130 kg
|
1120 kg
|
1130 kg
|
|
|
kantavuus
|
430 kg
|
420 kg
|
430 kg
|
420 kg
|
|
|
tavaratila
|
490/1450 litraa
|
|
kääntösäde
|
metriä
|
|
jarrutusmatka,
kuivalla ja tasaisella asvalttitiellä nopeudesta 80 km/h
molemmat jarrupiirit toiminnassa
vain toinen jarrupiiri toiminnassa
|
38 metriä
85 metriä
|
|
polttonesteen
kulutus (1999/100/EC)
kaupunki
maantie
yhdistetty
|
10 l/100 km
5,7 l/100 km
7,3 l/100 km
|
9,8 l/100 km
6,1 l/100 km
7,4 l/100 km
|
10 l/100 km
6 l/100 km
7,5 l/100 km
|
10,1 l/100 km
6,3 l/100 km
7,7 l/100 km
|
|
|
huippunopeus
|
165 km/h
|
185 km/h
|
167 km/h
|
185 km/h
|
|
|
kiihtyvyys
0-100 km/h
|
15 s
|
12,5 s
|
15 s
|
12,5 s
|
|
|
MOOTTORI
|
|
|
Tyyppi
|
VAZ-2111-14
|
VAZ-2112-10
|
VAZ-21114
|
VAZ-21124
|
|
|
malli,
sijainti
|
nelisylinterinen,
nelitahtinen, rivimoottori edessä poikittain
|
|
|
sylinterin
tilavuus
|
1,499 litraa
|
1,596 litraa
|
|
|
sylinterin
halkaisija x iskunpituus
|
82x71 mm
|
82x75,6 mm
|
|
|
puristus
suhde
|
9,9
|
10,5
|
9,9
|
10,5
|
|
|
venttiilejä
per sylinteri
|
2
|
4
|
2
|
4
|
|
|
Suurin
teho
|
57 kW 78 hv 5400 r/min
|
68 kW 93 hv 5600 r/min
|
60 kW 81,6 hv 5200 r/min
|
72 kW 98 hv 5000 r/min
|
|
|
suurin
vääntö
|
119 Nm 2800 r/min
|
128 Nm 3700 r/min
|
125 Nm 2700 r/min
|
137 Nm 3700 r/min
|
|
|
tyhjäkäynnin
kierrosluku
|
800-850 r/min
|
|
|
sylinterien
työjärjestys
|
1-3-4-2
|
|
|
polttoainejärjestelmä
|
Bosch, elektroninen
monipisteruiskutus
|
|
|
polttoaine
|
lyijytön 95 oktaaninen
bensiini
|
|
|
pakoputkisto
|
varustettu kahdella
äänenvaimentimella ja katalysaattorilla
|
|
|
päästönormi
|
Euro-2
|
Euro-3
|
|
|
VOIMANSIIRTO
|
|
|
kytkin
|
kuiva, yksilevyinen
|
|
|
kytkimen
käyttö
|
vaijerikäyttöinen
|
|
|
vaihteisto
|
viisivaihteinen, kaikki
eteenpäinajovaihteen synkronisoitu
|
|
|
vaihteiston
välitykset
vaihteisto
ensimmäinen vaihde
toinen vaihde
kolmas vaihde
neljäs vaihde
viides vaihde
peruutus vaihde
vetopyörästö
|
VAZ-2110
3,636
1,95
1,357
0,941
0,784
3,5
3,7
|
|
|
vetotapa
|
etupyöräveto
|
|
|
ALUSTA
|
|
|
etujousitus
|
erillisjousitus,
joustintuet ja kallistuksen vakaaja
|
|
|
takajousitus
|
nesteiskunvaimentimet,
kierrejouset, puolijäykkäakseli
|
|
|
vanne
|
teräslevypyörä
|
kevytmetallia
|
teräslevypyörä
|
kevytmetallia
|
|
|
vanne
koko
|
5J-13H2 tai 5,5J-13H2
|
5,5J-14H2
|
5J-13H2 tai 5,5J-13H2
|
5,5J-14H2
|
|
|
rengas
|
sisärenkaaton vyörengas
|
|
|
rengas
koko
|
175/70R13
|
175/65R14
|
175/70R13
|
175/65R14
|
|
|
OHJAUS
|
|
|
ohjausjärjestelmän
kuvaus
|
hammastanko ohjaus,
nivelletty ohjausakseli
|
|
|
JARRUT
|
|
|
käyttöjarru,
edessä
|
levyt,
automaattisäätöiset
|
|
|
käyttöjarru,
takana
|
rummut,
automaattisäätöiset
|
|
|
käyttöjarrujärjestelmä
|
hydraulinen,
kaksipiirinen, alipainetehostin, paineentasausventtiili
|
|
|
seisontajarru
|
käsikäyttöinen,
vaijerivälitteinen, takajarruihin vaikuttava
|
|
|
SÄHKÖJÄRJESTELMÄ
|
|
|
tyyppi
|
12V, miinusmaadoitteinen
|
|
|
akku
|
6ST-55A, 55 Ah
|
|
|
laturi
|
94.3701 tyyppinen 80A
elektronisella jännitteensäätimellä
|
|
|
käynnistin
moottori
|
57.3708 tyyppinen, teho
1,55 kW
|
|
|
moottorin
ohjainlaite
|
Bosch MP7.0
2111-1411020-40
|
Bosch M1.5.4
2112-1411020-40
|
Bosch MP7.9.7
|
|
|
KORI
|
|
|
tyyppi
|
VAZ-2111
|
|
|
malli
|
kokometallinen,
itsekantava, viisiovinen farmarimallinen
|
|
|
MUUTOKSET JA
VARUSTEVAIHTOEHDOT
|
|
vuonna
1999 marraskuussa muutettiin lämmityslaitteen suuntauksen säädin
sivusuunnassa toimivaksi. Tarkoituksena oli rakenteen yksinkertaistaminen,
samat osat käy nyt sekä vasemmalta että oikealta ohjattaviin autoihin.
|
|
vuodesta
2001 Euro-3 (mallit 2111-S00-130 ja 21113-S00-130) normin täyttävät
moottorit sekä 2115 mallinen mittaristo.
|
|
vuodesta
2004 riisuttiin varustelua, sähköikkunat vain etuovissa ja
lämmityslaitteessa ei automaattiasentoa (mallit 2111-S01-130 ja 21113-S01-130).
|
|
vuoden
2005 alusta korvattiin 1,5 versiot 1,6 litraisilla, heinäkuussa myös malli
ZF:n ohjaustehostimella (versio 21114-T01-136)
|
|
vuoden
2006 alusta Euro-4 normin mukainen moottorin ohjaus, mallit 21112-U51-142
ja 21114-U51-142 molemmissa ohjaustehostin vakiona
|
|
TÄYTTÖTILAVUUDET
|
|
polttoainesäiliö
|
43 litraa
|
95E
|
|
moottori
jäähdytysjärjestelmä mukaanlukien lämmityslaite
|
7,8 litraa
|
jäähdytysneste
|
|
moottorin
voitelujärjestelmä
|
3,5 litraa
|
moottoriöljy
|
|
vaihteisto
|
3,3 litraa
|
vaihteistoöljy
|
|
jarrujärjestelmä
|
0,55 litraa
|
jarruneste
|
|
joustintuki
etujousituksessa
|
0,31 litraa
|
iskunvaimennin
öljy
|
|
iskunvaimennin
takajousituksessa
|
0,25 litraa
|
iskunvaimennin
öljy
|
|
lasinpesunestesäiliö
|
4,5 litraa
|
vesi/lasinpesuneste
|
|
takalasinpesunestesäiliö
|
1,5 litraa
|
vesi/lasinpesuneste
|
|
|
SÄÄTÖARVOT
|
|
ventiilin
välykset kylmässä moottorissa
imuventtiili
pakoventtiili
|
0,20 +/-0,05 mm
0,35 +/-0,06 mm
|
|
laturinhihnan
taipuma 10 kp voimalla painettaessa
|
6 - 7 mm
|
|
jäähdytysnesteen
pinnan korkeus paisuntasäiliössä
|
25 - 30 mm min. merkin
yläpuolella
|
|
sytytystulppien
kärkiväli
|
1,0 - 1,1 mm
|
|
kytkin
polkimen vapaaliike
|
125 - 130 mm
|
|
jarru
polkimen vapaaliike
|
3 - 5 mm
|
|
etupyörien
auraus 320 kg kuormalla
|
0 +/-1 mm
|
|
etupyörien
Camber-kulma 320 kg kuormalla
|
0 astetta +/-30'
|
|
etupyörien
Caster-kulma 320 kg kuormalla
|
1 aste 30' +/-30'
|
|
etu-
ja takajarrujen kitkapinnan minimi paksuus
|
1,5 mm
|
|
pienin
öljynpaine 5600 r/min
|
0,45 MPa 4,5 kg/cm2
|
|
renkaiden
ilmanpaineet
|
0,19 MPa 1,9 kg/cm2
|
|
|
