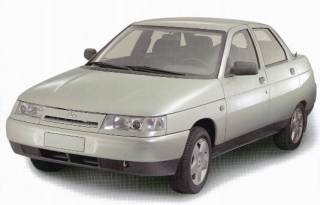

LADA 110 SEDAN 1,5 Li (VAZ-21102) ja sen muunnokset
TEKNISET TIEDOT
| Malli |
110 Sedan 1,5 Li |
110 Sedan Festival 16v |
| Tyyppi |
VAZ-21102-00-133 |
VAZ-21103-R00-110 |
| myyty vuosina |
1999- |
2000- |
| MITAT JA SUORITUSARVOT |
| pituus |
4265 mm |
| leveys (ilman peilejä) |
1680 mm |
| korkeus (ilman kuormaa) |
1420 mm |
| akseliväli |
2492 mm |
| raideleveys etu/taka |
1400/1370 mm |
| korinylitys etu/taka |
829/944 mm |
| pienin maavara |
|
| rekisteröity |
5 henkilölle |
| omapaino |
1095 kg |
1115 kg |
| kantavuus |
385 kg |
400 kg |
| tavaratila |
450 litraa |
| kääntösäde |
metriä |
jarrutusmatka, kuivalla ja tasaisella
asvalttitiellä nopeudesta 80 km/h
molemmat jarrupiirit toiminnassa
vain toinen jarrupiiri toiminnassa |
38 metriä
85 metriä |
polttonesteen kulutus (1999/100/EC)
kaupunki
maantie
yhdistetty |
10 l/100 km
5,7 l/100 km
7,3 l/100 km |
9,8 l/100 km
6,1 l/100 km
7,4 l/100 km |
| huippunopeus |
167 km/h |
185 km/h |
| kiihtyvyys 0-100 km/h |
14 s |
12,5 s |
| MOOTTORI |
| Tyyppi |
VAZ-2111-16 |
VAZ-2112-10 |
| malli, sijainti |
nelisylinterinen, nelitahtinen,
rivimoottori edessä poikittain |
| sylinterin tilavuus |
1,499 litraa |
| sylinterin halkaisija x iskunpituus |
82x71 mm |
| puristus suhde |
9,9 |
10,5 |
| venttiilejä per sylinteri |
2 |
4 |
| Suurin teho |
57 kW 78 hv 5400 r/min |
68 kW 93 hv 5600 r/min |
| suurin vääntö |
119 Nm 2800 r/min |
128 Nm 3700 r/min |
| tyhjäkäynnin kierrosluku |
800-850 r/min |
| sylinterien työjärjestys |
1-3-4-2 |
| polttoainejärjestelmä |
Bosch, elektroninen monipisteruiskutus |
| polttoaine |
lyijytön 95 oktaaninen
bensiini |
| pakoputkisto |
varustettu kahdella äänenvaimentimella
ja katalysaattorilla |
| päästönormi |
Euro-2 |
| VOIMANSIIRTO |
| kytkin |
kuiva, yksilevyinen |
| kytkimen käyttö |
vaijerikäyttöinen |
| vaihteisto |
viisivaihteinen, kaikki
eteenpäinajovaihteen synkronisoitu |
vaihteiston välitykset
vaihteisto
ensimmäinen vaihde
toinen vaihde
kolmas vaihde
neljäs vaihde
viides vaihde
peruutus vaihde
vetopyörästö |
VAZ-2110
3,636
1,95
1,357
0,941
0,784
3,5
3,7
|
| vetotapa |
etupyöräveto |
| ALUSTA |
| etujousitus |
erillisjousitus, joustintuet
ja kallistuksen vakaaja |
| takajousitus |
nesteiskunvaimentimet,
kierrejouset, puolijäykkäakseli |
| vanne |
teräslevypyörä |
kevytmetallia |
| vanne koko |
5J-13H2 tai 5,5J-13H2 |
5,5J-14H2 |
| rengas |
sisärenkaaton vyörengas |
| rengas koko |
175/70R13 |
175/65R14 |
| OHJAUS |
| ohjausjärjestelmän kuvaus |
hammastanko ohjaus, nivelletty
ohjausakseli |
| JARRUT |
| käyttöjarru, edessä |
levyt, automaattisäätöiset |
| käyttöjarru, takana |
rummut, automaattisäätöiset |
| käyttöjarrujärjestelmä |
hydraulinen, kaksipiirinen,
alipainetehostin, paineentasausventtiili |
| seisontajarru |
käsikäyttöinen, vaijerivälitteinen,
takajarruihin vaikuttava |
| SÄHKÖJÄRJESTELMÄ |
| tyyppi |
12V, miinusmaadoitteinen |
| akku |
6ST-55A, 55 Ah |
| moottorin ohjainlaite |
GM
2111-1411020-10 |
Bosch M1.5.4
2112-1411020-40 |
| laturi |
94.3701 tyyppinen 80A elektronisella
jännitteensäätimellä |
| käynnistin moottori |
57.3708 tyyppinen, teho
1,55 kW |
| KORI |
| tyyppi |
VAZ-2110 |
| malli |
kokometallinen, itsekantava,
neliovinen sedan |
MUUTOKSET JA VARUSTEVAIHTOEHDOT
| vuonna 1999 marraskuussa muutettiin lämmityslaitteen
suuntauksen säädin sivusuunnassa toimivaksi. Tarkoituksena oli rakenteen yksinkertaistaminen,
samat osat käy nyt sekä vasemmalta että oikealta ohjattaviin autoihin.
|
| myöhemmin myös 8-venttiilinen malli Bosch ruiskulla (malli 21102-P00-110)
|
| vuodesta 2001 Euro-3 (mallit 21102-S00-130 ja 21103-S00-130) normin täyttävät moottorit.
|
| vuonna 2003 päättyi sedan mallien maahantuonti
|
TÄYTTÖTILAVUUDET
| polttoainesäiliö |
43 litraa |
95E |
| moottori jäähdytysjärjestelmä
mukaanlukien lämmityslaite |
7,8 litraa |
jäähdytysneste |
| moottorin voitelujärjestelmä |
3,5 litraa |
moottoriöljy |
| vaihteisto |
3,3 litraa |
vaihteistoöljy |
| jarrujärjestelmä |
0,55 litraa |
jarruneste |
| joustintuki etujousituksessa |
0,31 litraa |
iskunvaimennin öljy |
| iskunvaimennin takajousituksessa |
0,25 litraa |
iskunvaimennin öljy |
| lasinpesunestesäiliö |
4,5 litraa |
vesi/lasinpesuneste |
|
SÄÄTÖARVOT
ventiilin välykset kylmässä
moottorissa
imuventtiili
pakoventtiili |
0,20 +/-0,05
mm
0,35 +/-0,06 mm |
| laturinhihnan taipuma 10 kp voimalla
painettaessa |
6 - 7 mm |
| jäähdytysnesteen pinnan korkeus
paisuntasäiliössä |
25 - 30 mm min. merkin yläpuolella |
| sytytystulppien kärkiväli |
1,0 - 1,1 mm |
| kytkin polkimen vapaaliike |
125 - 130 mm |
| jarru polkimen vapaaliike |
3 - 5 mm |
| etupyörien auraus 320 kg kuormalla |
0 +/-1 mm |
| etupyörien Camber-kulma 320 kg
kuormalla |
0 astetta +/-30' |
| etupyörien Caster-kulma 320 kg
kuormalla |
1 aste 30' +/-30' |
| etu- ja takajarrujen kitkapinnan
minimi paksuus |
1,5 mm |
| pienin öljynpaine 5600 r/min |
0,45 MPa 4,5 kg/cm2 |
| renkaiden ilmanpaineet |
0,19 MPa 1,9 kg/cm2 |
|
|
