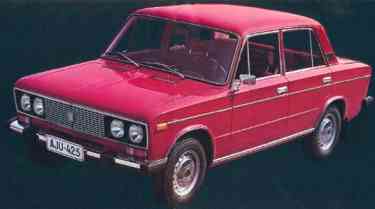

LADA 1600 (VAZ-2106) ja sen muunnokset
TEKNISET TIEDOT
| Malli |
1600 |
1500 SL |
| Tyyppi |
VAZ-2106 |
VAZ-21061 |
| myyty vuosina |
1977-1985 |
1977-1983 |
| MITAT JA SUORITUSARVOT |
| pituus |
4166 mm |
| leveys (ilman peilejä) |
1611 mm |
| korkeus (ilman kuormaa) |
1440 mm |
| akseliväli |
2424 mm |
| raideleveys etu/taka |
1365/1321 mm |
| korinylitys etu/taka |
615/1051 mm |
| pienin maavara |
170 mm |
| rekisteröity |
5 henkilölle |
| omapaino |
1050 kg |
1040 kg |
| kantavuus |
400 kg |
| tavaratila |
385 litraa |
| kääntösäde |
5,9 metriä |
| jarrutusmatka, kuivalla ja tasaisella
asvalttitiellä nopeudesta 80 km/h |
38 metriä |
| huippunopeus |
152 km/h |
150 km/h |
| kiihtyvyys 0-100 km/h |
17 s |
17 s |
| MOOTTORI |
| Tyyppi |
VAZ-2106 |
VAZ-2103 |
| malli, sijainti |
nelisylinterinen, nelitahtinen,
rivimoottori edessä pitkittäin |
| sylinterin tilavuus |
1,570 litraa |
1,452 litraa |
| sylinterin halkaisija x iskunpituus |
79x80 mm |
76x80 mm |
| sylinterinkansi |
21011-1003011-10 |
| puristus suhde |
8,5 |
| venttiilejä per sylinteri |
2 |
| Suurin teho |
57 kW 78 hv 5400 r/min |
55 kW 75 hv 5600 r/min |
| suurin vääntö |
132 Nm 3400 r/min |
106 Nm 3400 r/min |
| tyhjäkäynnin kierrosluku |
750-800 r/min |
| sylinterien työjärjestys |
1-3-4-2 |
| polttoainejärjestelmä |
DAAZ kaksikurkkuinen alaimukaasutin
2106-1107010 |
| polttoaine |
vähintään 92 oktaaninen
bensiini |
| pakoputkisto |
varustettu kahdella äänenvaimentimella |
| VOIMANSIIRTO |
| kytkin |
kuiva, yksilevyinen |
| kytkimen käyttö |
hydraulinen |
| vaihteisto |
nelivaihteinen, kaikki
eteenpäinajovaihteen synkronisoitu |
vaihteiston välitykset
vaihteisto
ensimmäinen vaihde
toinen vaihde
kolmas vaihde
neljäs vaihde
peruutus vaihde |
VAZ-2106
3,24
1,98
1,29
1,00
3,34
|
VAZ-2101
3,75
2,30
1,49
1,00
3,87
|
| vetopyörästö |
4,1 |
| vetotapa |
takapyöräveto |
| ALUSTA |
| etujousitus |
erillisjousitus, kolmiomalliset
ylä ja ala tukivarret, kierrejouset, nesteiskunvaimentimet ja kallistuksen
vakaaja |
| takajousitus |
jäykkätaka-akseli, jossa
neljä eteenpäin suunnattua tukivartta ja yksi poikittainen tukivarsi,
kierrejouset ja nesteiskunvaimentimet |
| vanne |
teräslevypyörä |
| vanne koko |
5J-13 |
| rengas |
sisärenkaallinen vyörengas |
| rengas koko |
165R13 |
| OHJAUS |
| ohjausjärjestelmän kuvaus |
globoidi kierrukka ja rulla,
nivelletty ohjausakseli |
| JARRUT |
| käyttöjarru, edessä |
levyt, automaattisäätöiset |
| käyttöjarru, takana |
rummut, automaattisäätöiset |
| käyttöjarrujärjestelmä |
hydraulinen, kaksipiirinen,
alipainetehostin, takajarrujen paineentasausventtiili |
| seisontajarru |
käsikäyttöinen, vaijerivälitteinen,
takajarruihin vaikuttava |
| SÄHKÖJÄRJESTELMÄ |
| tyyppi |
12V, miinusmaadoitteinen |
| akku |
6ST-55A, 55 Ah |
| laturi |
G-221 tyyppinen 42A erillisellä
mekaanisella jännitteensäätimellä |
| käynnistin moottori |
ST221 tyyppinen, teho 1,3
kW |
| virranjakaja |
R-125B** kärjellinen, oktaaniluvun
ja keskipakosäätimellä |
| KORI JA VARUSTEET |
| tyyppi |
VAZ-2106 |
| malli |
kokometallinen, itsekantava,
neliovinen sedan |
| kojelauta |
2106 |

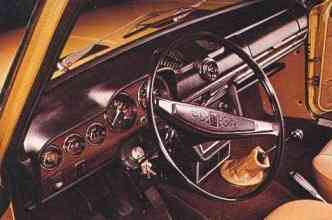

KOJELAUTA 2106
|
|
katkaisimet ja varusteet: virtalukko, valokytkin, takalasinlämmittimenkytkin/merkkivalo, lämmityslaitteen puhaltimen kytkin, mittarivalonsäädin, tupakansytytin, nelivalovilkun kytkin/merkkivalo, hansikaslokero, tavarahylly, kaiuttimenpaikat (1 kpl), lämmityslaitteen säätimet (2 kpl), lämmityslaitteen säädettävät suulakkeet (2 kpl), ohjausakselin kytkimet (3 kpl), radion paikka, kello, tuhkakuppi. |
|
mittaristo ja merkkivalot: nopeus-, kierrosluku-, matka-,
osamatka-, öljynpaine-, jäähdytysnesteen lämpö- ja polttoainemittari.
merkkivalot: seisonta/lähivalot, kaukovalot, suuntavalo, rikastin.
varoitusvalot: öljypaine, lataus, seisontajarru, jarrunestemäärä,
jarrujärjestelmän vika (ei toiminnassa 1500 SL), polttoaineen
loppuminen.
OHJAUSAKSELIN KYTKIMET
Vasen etummainen: suuntavalokytkin, ylöspäin vilkku oikealle ja alaspäin vilkku vasemmalle
Vasen takimmainen: ajovalokytkin (toimii kojelaudan valokytkimen ollessa kytkettynä), ensimmäinen asento lähivalot kytketty, toinen asento (alaspäin) kaukovalot kytketty, vetämällä kaukovalovilkku
oikean puoleinen: etulasin pyyhinpesurin kytkin, ensimmäinen asento pyyhkimet ei kytketty, toinen asento (alaspäin) jaksotettu pyyhintä, kolmas asento (alin) jatkuva pyyhintä, vetämällä sähköinen lasinpesin
|
MUUTOKSET JA VARUSTEVAIHTOEHDOT
Vuonna 1981 uudistui 1600 ja 1500 SL mallien kaasutin ja virrajakaja. Uusi Ozon kaasutin malli 2107-1107010-20, sekä uusi virranjakaja alipaine säätimellä 30.3706.

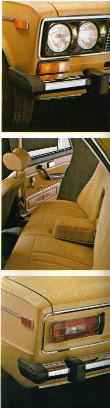

Samana vuonna ehostettiin 1600 mallia Suomen markkinoilla, uusilla isoilla vientimallin puskureilla, yläreunastaan sävytetyllä tuulilasilla, uusilla peileillä, vanteen keskiöillä sekä uudelleen muotoilluilla niskatuilla.
|

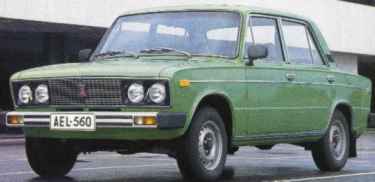

KUVIA SUOMALAISISTA LADA MALLEISTA
1600 kuvia 1500
SL kuvia
TÄYTTÖTILAVUUDET
| polttoainesäiliö |
39 litraa |
95E |
| moottori jäähdytysjärjestelmä
mukaanlukien lämmityslaite |
9,6 litraa |
jäähdytysneste |
| moottorin voitelujärjestelmä |
3,75 litraa |
moottoriöljy |
| vaihteisto |
1,35 litraa |
vaihteistoöljy |
| vetopyörästö |
1,50 litraa |
vaihteistoöljy |
| ohjausvaihde |
0,215 litraa |
vaihteistoöljy |
| kytkimenjärjestelmä |
0,2 litraa |
jarruneste |
| jarrujärjestelmä |
0,66 litraa |
jarruneste |
| iskunvaimennin etujousituksessa |
0,12 litraa |
iskunvaimennin öljy |
| iskunvaimennin takajousituksessa |
0,215 litraa |
iskunvaimennin öljy |
| lasinpesunestesäiliö |
5 litraa |
vesi/lasinpesuneste |
|
SÄÄTÖARVOT
ventiilin välykset kylmässä
moottorissa
imuventtiili
pakoventtiili |
0,15 mm
0,15 mm |
| laturinhihnan taipuma 10 kp voimalla
painettaessa |
10 - 15 mm |
| jäähdytysnesteen pinnan korkeus
paisuntasäiliössä |
30-40 mm min. merkin yläpuolella |
| kaasuttimen kohon etäisyys kannesta
tiivisteineen |
6,5 +/-0,25 mm |
| sytytyksen ennakko |
5 - 7 astetta ennen ykk |
| sytytystulppien kärkiväli |
0,5 - 0,6 mm |
| katkojan kärkien kärkiväli |
0,4 - 0,43 mm |
| kytkin polkimen vapaaliike |
20 - 30 mm |
| ohjauspyörän vapaaliike |
18-20 mm/5 ast |
etupyörien auraus kuormattuna
|
3 +/-1 mm |
etupyörien camber-kulma kuormattuna
|
0 ast 30' +/-15' |
etupyörien Caster-kulma kuormattuna
|
4 ast +/-20' |
jarrujen kitkapinnan minimi
paksuus
edessä
takana |
1,5 mm
2,0 mm |
| pienin öljynpaine 5600 r/min |
3,5-4,5 kp/cm2 |
| renkaiden ilmanpaineet edessä-takana |
1,6-1,9 kg/cm2 |
|
|
